T-Rex 600 Update 2.0 :-)

Hallo Fangemeinde rotierender Drehflügler… es ist wiedermal soweit, klein Rex (T-Rex 600 ESP) ehält ein Upgrade auf V2.0. Der originale Align 600MX Motor ist einfach einwenig zu schwach und deshalb wird er durch ein stärkeres Model ersetzt. Und zwar ein KDE600XF – 1175. Dieser Motor wurde in diversen Online Medien mehr als gerühmt für seine Power und Verarbeitung. Habe den sogleich beim Händler des vertrauens bestellt und innert kürzester Zeit erhalten. Hier nochmals mein dank an Helituning.ch für die prompte Lieferung


Align T-Rex 600 ESP	KDE600XF-1175	KDE600XF-1175

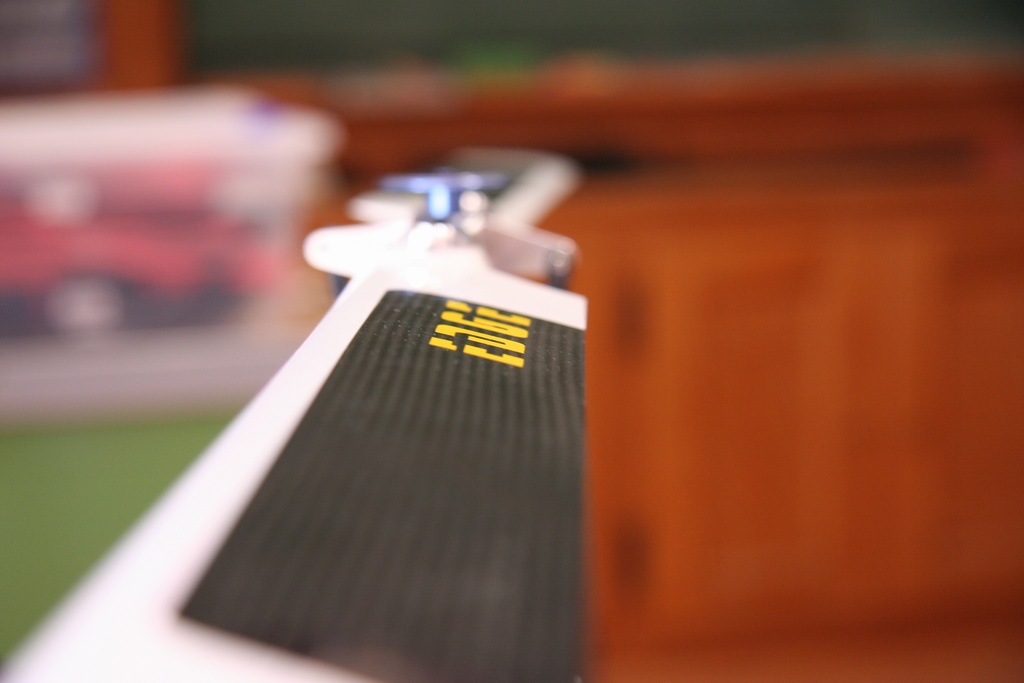

Nebst Motor wird der T-Rex mit den harten Kopfdämpfergummies von Trueblood und dem Stromsensor MUI 200 von Jeti ausgestattet. Da ich in letzter Zeit auch sehr gute Erfahrungen mit EDGE Blades gemacht habe, werde ich die Haupt und Heckblätter von Align durch diese von Edge auswechseln. Und zu allerletzt noch eine Fusuno Haube 🙂

Der KDE Motor ist super verarbeitet und man sieht ihm die Qualität an. Um auf die gewünschte Drehzahl von 2050 zu kommen habe ich ein Revco 16er Ritzel eingebaut. Somit kann ich das Original Align Ritzel im Heli weiterhin verwenden. Dies ist jedenfalls billiger als das KDE Hauptzahnrad.

Also los, Motor wechseln, alles passt. Nicht wie beim Scorpion wo noch der Halbe Heliframe verdremelt werden muss:-)
Um zukünftig auch den Verbrauch zu messen habe ich no den MUI 200 Sensor von Jeti eingebaut. Dieser misst (messen, haha) bis 200 Ampére und zeigt den Verbrauch auf der Jeti Box durch den 2.4GHz Rückkanal an.

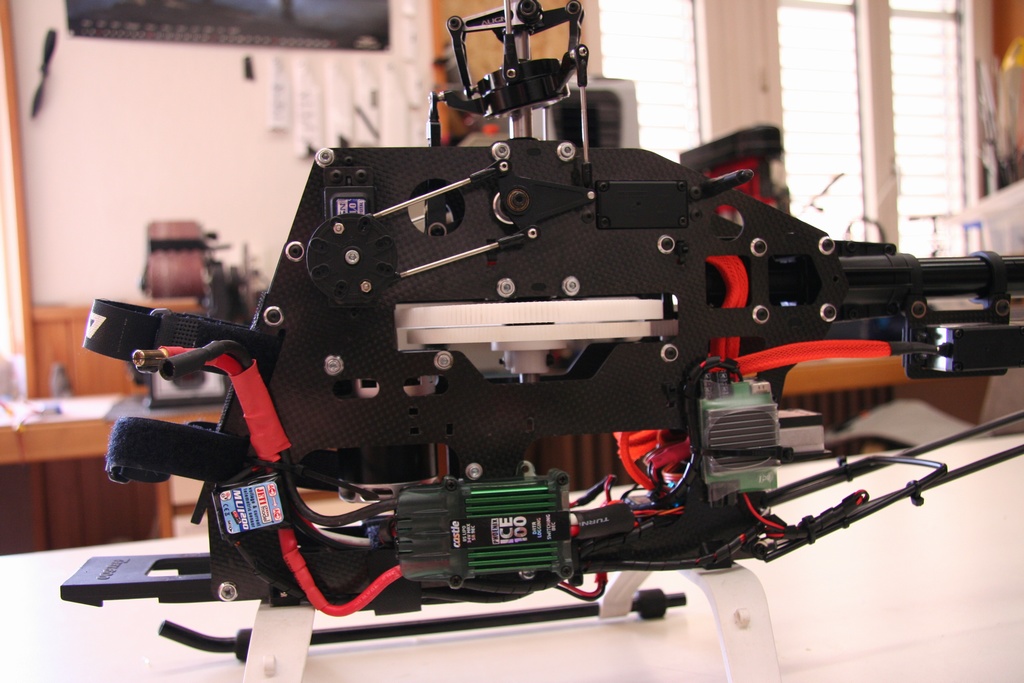

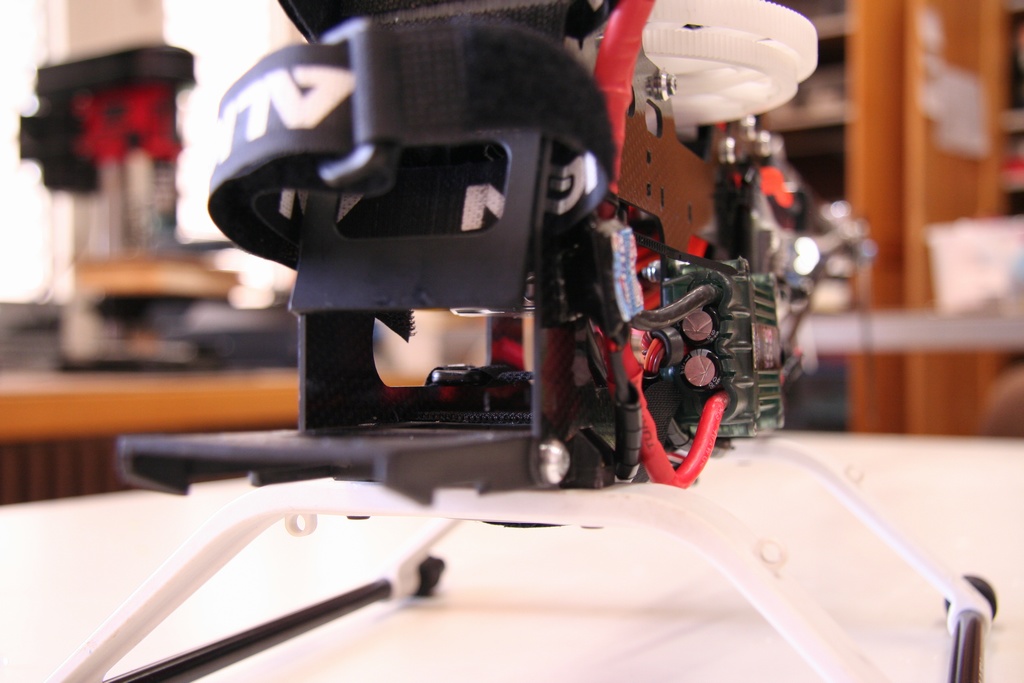

Hier noch ein Bild der ganzen Stromverkabelung:

Abbildung: Systemübersicht, Strom

Damit der Castle Regler optimal auf den KDE Motor eingestellt werden kann, habe ich mir die Performance Setup von der KDE Webseite heruntergeladen. Diese Setups sind der Hammer. Auf den Castle raufladen, nur noch die Ritzel und gewünschte Drehzahl eingeben und die Sache hat sich erledigt. Das Gain ist optimal eingestellt.

Hier ist mein Konfigurations File
Hier das Konfig File von KDE Direct

Der Einbau der Trueblood Dämpfer ist auch ein Kinderspiel, alte raus, neue rein ! Diese wurden extra für Flybarless Systeme und hartes 3D entwickelt.

Abbildung: Trueblood Dämpfer

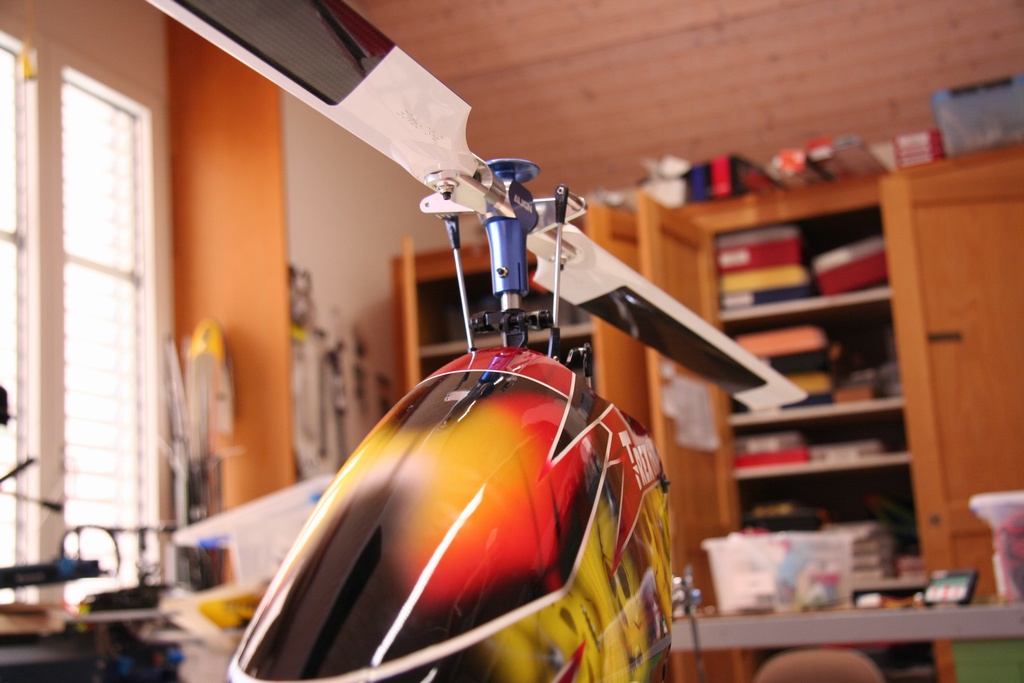

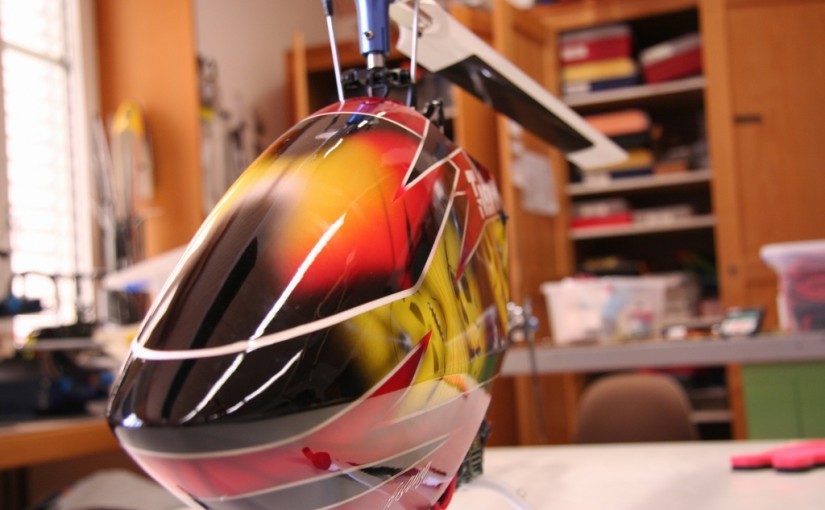

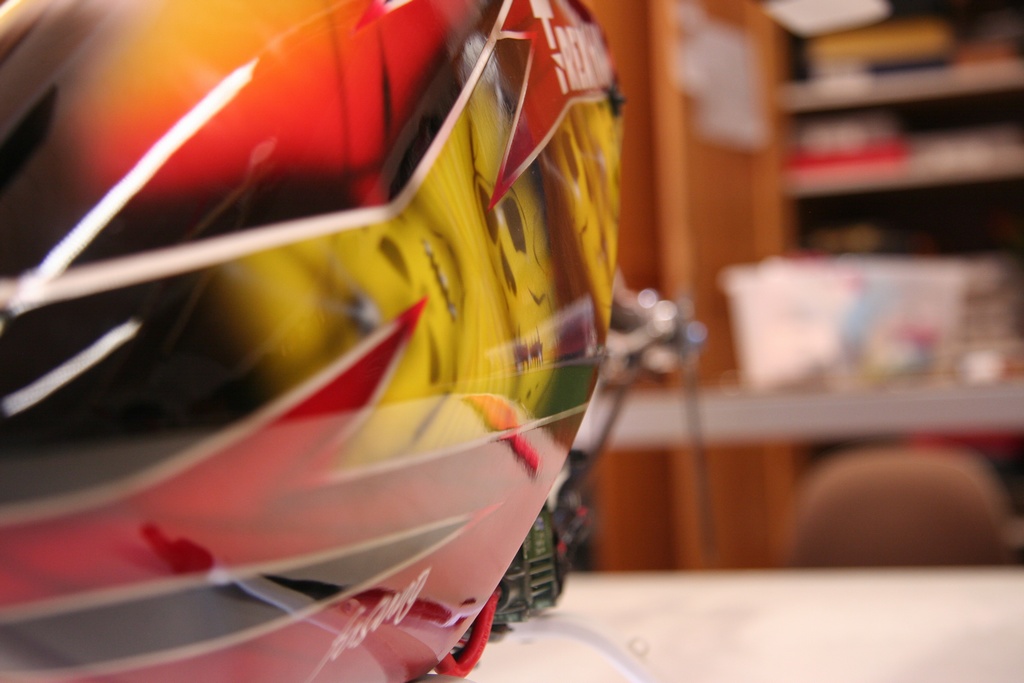

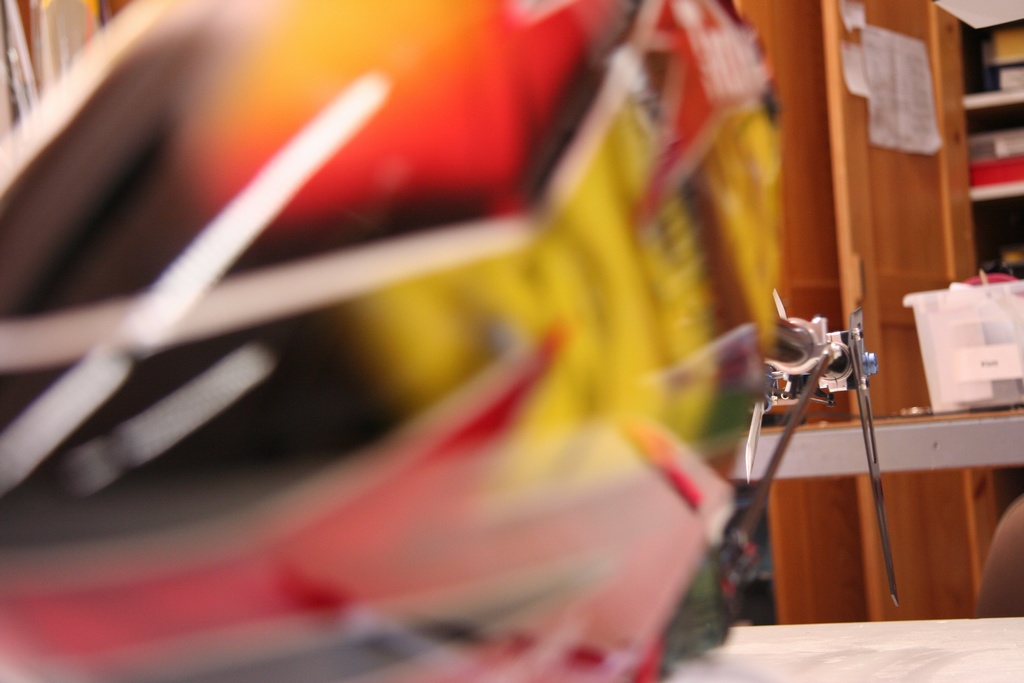

Und zu guter letzt noch die Fusuno Haube:

Hier nochmals die Übersicht über das Modell mit allen verbauten Komponenten

Technische Daten	Masse
Rotodurchmesser	1350 mm
Länge	1160 mm
Abfluggewicht

Komponenten	Hersteller / Modell
Motor	KDE600XF-1175
Regler	Castle Ice 100
Akku	6S 5000 – 5800 mAh

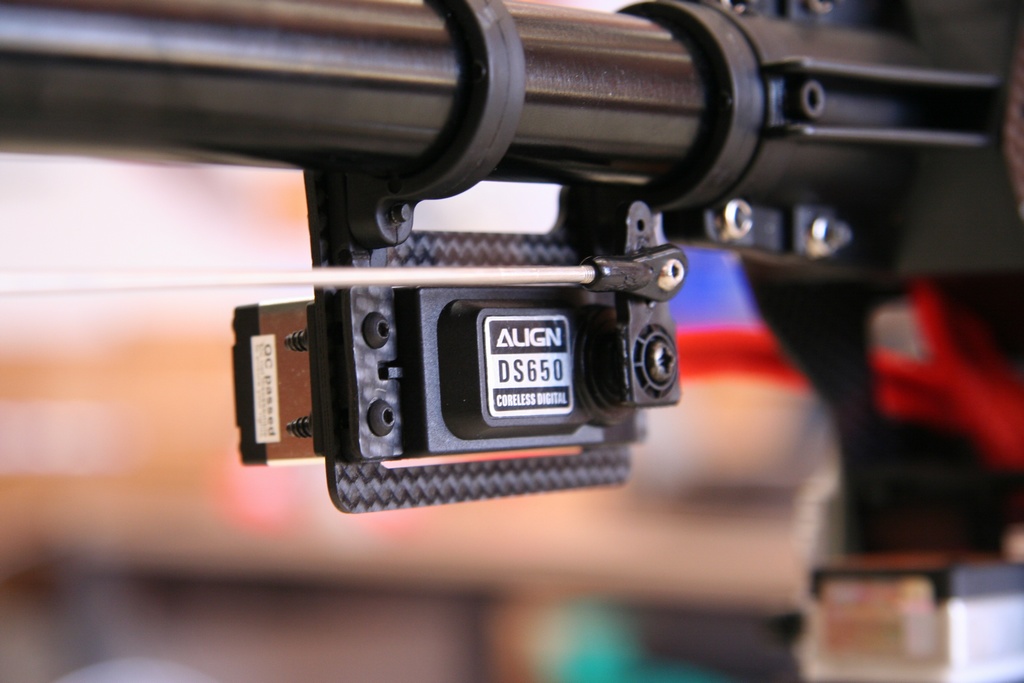

Servos	3x Align 610 Taumelscheibe 1x Align DS 650 Heck
Flybarless System	MicroBeast V2
Empfänger	Jeti 2.4 GHz R8 EPC
Stromversorgung	Align 2in1 / Align 2S 1900mAh
Sonstiges	TrueBlood Kopfdämpfer
	JETI MUI 200 für Strommessung

Erster Test

Naja was soll ich sagen…. Dieser Motor ist einfach nur hammergeil. Absolut kein Vergleich zum Align Mist. Ich habe jetzt vollen Durchzug in allen Lebenslagen. So muss das sein! Der KDE wird auch nur ein bisschen warm, was im Vergleich zum 600MX Motor gar nichts ist.

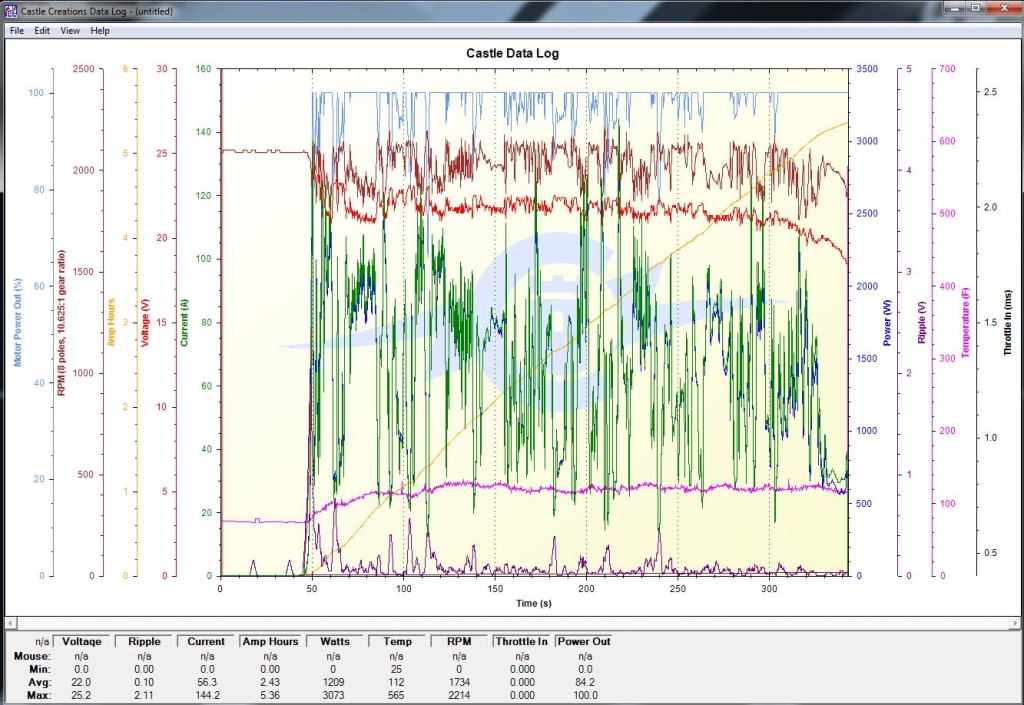

Castle Logfile Amp/Watt
